工艺：1/2"-16"内膨胀冷加工成型，18"-48"热压成型
尺寸：无缝1/2"-16"(DN15-DN400) 有缝1/2"-48"(DN15-DN1200)
标准：GB/T12459，GB/T13401，SH3408，SH3409，HG/T21631，HG23635，ASME B16.9，MSSSP-43，DIN2605，JIS B2313
壁厚：SCH5S-SCH160
材质：317L、310S、304H、Duplex2205、321/321H、904L以及304L、316L
工欲善其事，必先利其器
精良的设备代表着企业拥有强大的生产能力，比确保卓越的产品品质。
先进、精良的生产设备，为产品品质提供了强有力的保障。规范化的生产管理体系，也确保了华鼎的生产加工实力。
1、进料：材料复验、标识确定及转移。 2、下料：材料复验、标识确定及转移、尺寸控制标识转移。 3A、检验：尺寸及外表质量控制。 3B、表面处理：表面摩擦系统数控制。 4、成型：尺寸、外观控制；标识转移；压力控制。 5A、热处理：温度控制。 5B、检验：硬度、形位尺寸检验控制。 5C、校形：形位公差控制。 6、金加工：形位尺寸控制。 7、坡口检验：精坡口尺寸控制。 8、酸洗/钝化：酸洗时间外表控制。 9、表面处理：内外观控制。 10、无损探伤：内部质量控制。 11、酸洗/钝化：酸洗时间外表控制。 12、标识：按用户要求及标准控制。 13、成品检验：按标准做抽样检验控制。 14、包装。 15、储运：按规范及用户要求进行质量控制。

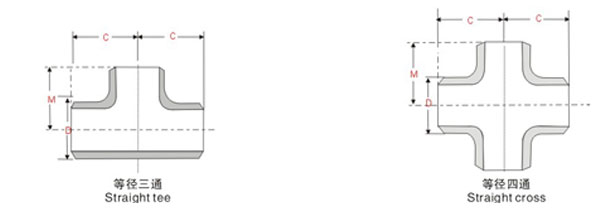

| 公称通径 | 端部外径 | 中心至端面 | ||||
| D1 | D2 | C | M | |||
| A系列 | B系列 | A系列 | B系列 | |||
| 20x15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 25x20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65x50 | 76.1(73) | 76 | 60.3 | 57 | 76 | 70 |
| 65x40 | 76.1(73) | 76 | 48.3 | 45 | 76 | 67 |
| 65x32 | 76.1(73) | 76 | 42.4 | 38 | 76 | 64 |
| 65x25 | 76.1(73) | 78 | 33.7 | 32 | 76 | 57 |
| 80x65 | 88.9 | 89 | 76.1(73) | 76 | 86 | 83 |
| 80x50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80x40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80x32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90x80 | 101.6 | - | 88.9 | - | 95 | 92 |
| 90x65 | 101.6 | - | 76.1(73) | - | 95 | 89 |
| 90x50 | 101.6 | - | 60.3 | - | 95 | 83 |
| 90x40 | 101.6 | - | 48.3 | - | 95 | 79 |
| 100x90 | 114.3 | - | 101.6 | - | 105 | 102 |
| 100x80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100x65 | 114.3 | 108 | 76.1(73) | 76 | 105 | 95 |
| 100x50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100x40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125x100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
| 125x90 | 139.7 | - | 101.6 | - | 124 | 114 |
| 125x80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
| 125x65 | 139.7 | 133 | 76.1(73) | 76 | 124 | 108 |
| 125x50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
| 150x125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
| 150x100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150x90 | 168.3 | - | 101.6 | - | 143 | 127 |
| 150x80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150x65 | 168.3 | 159 | 76.1(73) | 76 | 143 | 121 |
| 200x150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200x125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
| 200x100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200x90 | 219.1 | 219 | 101.6 | - | 178 | 152 |
| 250x20 | 273.0 | 273 | 219.1 | 219 | 216 | 208 |
| 250x150 | 273.0 | 273 | 168.3 | 159 | 216 | 194 |
| 250x125 | 273.0 | 273 | 139.7 | 133 | 216 | 191 |
| 250x100 | 273.0 | 273 | 114.3 | 108 | 216 | 184 |
| 300x250 | 323.9 | 325 | 273.0 | 273 | 254 | 241 |
| 300x200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300x150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300x125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
| 350x300 | 355.6 | 377 | 323.9 | 325 | 279 | 270 |
| 350x250 | 355.6 | 377 | 273.0 | 273 | 279 | 257 |
| 350x200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350x150 | 355.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400x350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400x300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400x250 | 406.4 | 426 | 273.0 | 273 | 305 | 283 |
| 400x200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400x150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450x400 | 457 | 478 | 406.4 | 426 | 343 | 330 |
| 450x350 | 457 | 478 | 355.6 | 377 | 343 | 330 |
| 450x300 | 457 | 478 | 323.9 | 325 | 343 | 321 |
| 450x250 | 457 | 478 | 273.0 | 273 | 343 | 308 |
| 450x200 | 457 | 478 | 219.1 | 219 | 343 | 298 |
| 500x450 | 508 | 529 | 457 | 478 | 381 | 368 |
| 500x400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
| 500x350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
| 500x300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
| 500x250 | 508 | 529 | 273.0 | 273 | 381 | 333 |
| 500x200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
| 550x500 | 559 | - | 508 | - | 419 | 406 |
| 550x450 | 559 | - | 457 | - | 419 | 394 |
| 550x400 | 559 | - | 406 | - | 419 | 381 |
| 600x550 | 610 | - | 559 | - | 432 | 432 |
| 600x500 | 610 | 630 | 508 | 530 | 432 | 432 |
| 600x450 | 610 | 630 | 457 | 480 | 432 | 419 |
| 650x600 | 660 | - | 610 | - | 495 | 483 |
| 650x550 | 660 | - | 559 | - | 495 | 470 |
| 650x500 | 660 | - | 508 | - | 495 | 457 |
| 700x650 | 711 | - | 660 | - | 521 | 521 |
| 700x600 | 711 | 720 | 610 | 630 | 521 | 508 |
| 700x550 | 711 | - | 599 | - | 521 | 495 |
| 750x700 | 762 | - | 711 | - | 559 | 546 |
| 750x650 | 762 | - | 660 | - | 559 | 546 |
| 750x600 | 762 | - | 610 | - | 559 | 533 |
| 800x750 | 813 | - | 762 | - | 597 | 584 |
| 800x700 | 813 | 820 | 711 | 720 | 597 | 572 |
| 800x650 | 813 | - | 660 | - | 597 | 572 |
| 850x800 | 864 | - | 813 | - | 635 | 622 |
| 850x750 | 864 | - | 762 | - | 635 | 610 |
| 850x700 | 864 | - | 711 | - | 635 | 597 |
| 900x850 | 914 | - | 864 | - | 673 | 660 |
| 900x800 | 914 | 920 | 813 | 820 | 673 | 648 |
| 900x750 | 914 | - | 762 | - | 673 | 635 |
| 950x900 | 965 | - | 914 | - | 711 | 711 |
| 950x850 | 965 | - | 864 | - | 711 | 698 |
| 950x800 | 965 | - | 813 | - | 711 | 686 |
| 1000x950 | 1016 | - | 965 | - | 749 | 749 |
| 1000x900 | 1016 | 1020 | 914 | 920 | 749 | 737 |
| 1000x850 | 1016 | - | 864 | - | 749 | 724 |
| 1050x1000 | 1067 | - | 1016 | - | 762 | 711 |
| 1050x950 | 1067 | - | 965 | - | 762 | 711 |
| 1050x900 | 1067 | - | 914 | - | 762 | 711 |
| 1100x1050 | 1118 | - | 1067 | - | 813 | 762 |
| 1100x1000 | 1118 | 1120 | 1016 | 1020 | 813 | 749 |
| 1100x950 | 1118 | - | 965 | - | 813 | 737 |
| 1150x1100 | 1168 | - | 1118 | - | 851 | 800 |
| 1150x1050 | 1168 | - | 1067 | - | 851 | 787 |
| 1150x1000 | 1168 | - | 1016 | - | 851 | 775 |
| 1200x1150 | 1220 | - | 1168 | - | 889 | 838 |
| 1200x1100 | 1220 | 1220 | 1118 | 1120 | 889 | 838 |
| 1200x1050 | 1220 | - | 1067 | - | 889 | 813 |
