不锈钢大小头的弧长计算方法
不锈钢大小头的弧长计算方法
来源:http://www.hdgj.cc/ 发布于:2023-02-21 11:19:15
不锈钢大小头的弧长计算方法为:
例如:

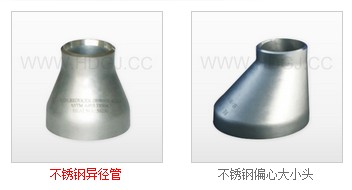

不锈钢同心大小头
,设大头半径为R1,小头半径为R2,高为H,
这三个数据在钣金图纸上是已知的。
为方便计算,设大头圆弧的半径为RD,展开的角度为α,小头圆弧的半径为RX,(R1—R2)=(ΔR),L为大小头侧面投影的长度。
有(RD—RX)=L=[(H)^2+(ΔR)^2]^(0.5)
RD=(R1×L)÷(ΔR),
RX=(R2×L)÷(ΔR),
展开的角度为α=[180×(ΔR)]÷(L×π), 单位是度。
异心大小头要根据钣金图纸展开。
